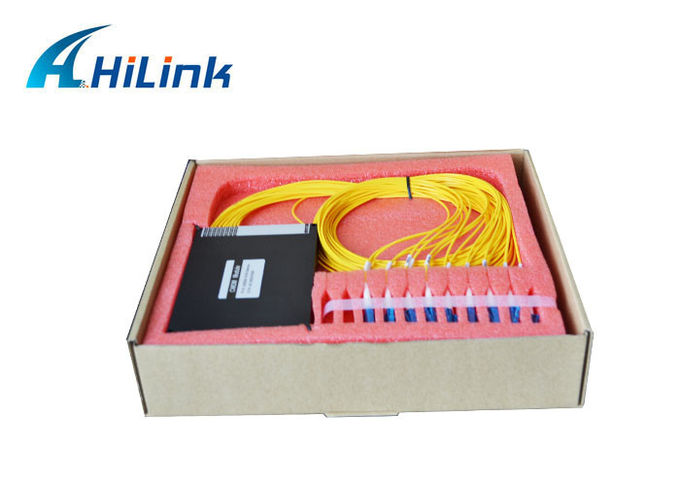

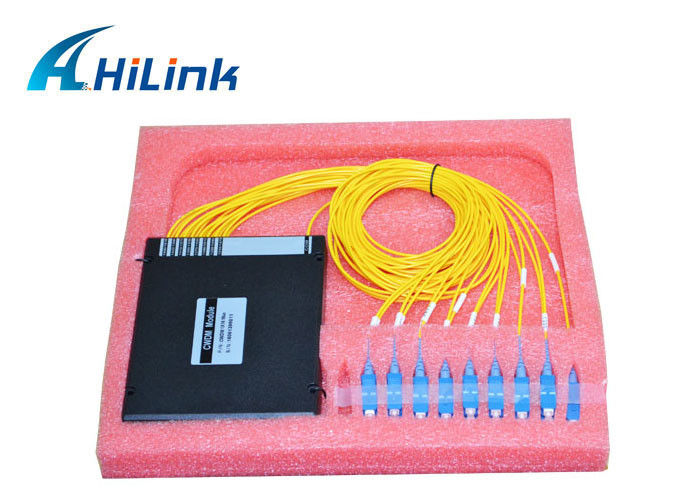

Tunggal Strand Simplex Pasif CWDM mux demux Modul Untuk Sistem WDM Jaringan CATV

Tunggal Strand Simplex Pasif CWDM mux demux Modul Untuk Sistem WDM Jaringan CATV

    • Single Strand Simplex Passive CWDM Mux Demux Module For WDM Network CATV System
    • Single Strand Simplex Passive CWDM Mux Demux Module For WDM Network CATV System
  • Single Strand Simplex Passive CWDM Mux Demux Module For WDM Network CATV System

    Detail produk:

    Tempat asal: Cina
    Nama merek: Hilink
    Sertifikasi: ISO CE ROHS
    Nomor model: HL-CW-MUX-XXXX

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: 1
    Harga: Negotiable
    Hubungi sekarang
    Detil Deskripsi produk
    Paket: ABS RACK, LGX konektor: SC LC FC ST
    Kehilangan sisipan: 2,5 dB Panjang gelombang: 1270nm ~ 1610nm
    saluran Lulus: /-7.5 +/- 6.5 Ruang saluran: 20nm

    Tunggal Strand Simplex Pasif CWDM mux demux Modul Untuk Sistem WDM Jaringan CATV

    Umum

    Hilink CWDM panjang gelombang Kasar divisi multiplexer --- Optic Modul Transceiver CWDM 1x16 mux (CWDM mux / demux) menggunakan teknologi lapisan film tipis dan desain eksklusif dari non-fluks ikatan logam mikro optik kemasan. Ini memberikan kehilangan rendah penyisipan, isolasi saluran tinggi, lulus pita lebar, sensitivitas suhu rendah dan epoxy jalur optik bebas.

    Produk CWDM meliputi: telanjang perangkat tunggal CWDM dikemas dalam tabung gelas atau tabung stainless steel, modul CWDM mux demux dikemas dalam ABS box hingga 16-channel atau bahkan 18-channel Multiplexing pada serat atau CWDM tunggal modul dikemas dalam standar 19 "1U rackmount . Karena hilangnya penyisipan rendah diperlukan dalam jaringan WDM, kami juga dapat menambahkan "Lewati Komponen" di saluran besar CWDM mux / demux modul untuk mengurangi IL sebagai pilihan.

    Standard CWDM mux / demux jenis paket meliputi: tabung kaca, tabung baja stainless, kotak paket ABS, LGX pakcage dan rak 19 "1U dipasang.

    Fitur Produk

    Low Loss Insertion

    Isolasi tinggi

    PDL rendah

    Desain kompak

    Baik saluran-ke-channel keseragaman

    Lebar Wavelength Operasi

    Dari 1260nm ke 1620nm

    Lebar Suhu Operasional

    Dari -40 ° C hingga 85 ° C

    Keandalan tinggi dan Stabilitas

    Aplikasi

    Sistem CWDM

    PON Networks

    CATV Links

    Spesifikasi kinerja

    Parameter 4 channel 8 channel 18 Saluran
    mux demux mux demux mux demux
    Saluran Panjang gelombang (nm) 1270 ~ 1610
    Pusat panjang gelombang Akurasi (nm) ± 0,5
    Channel Spacing (nm) 20
    Saluran passband (@ -0.5dB bandwith (nm) > 13
    Penyisipan Rugi (dB) ≤1.6 ≤2.5 ≤3.0
    Channel Keseragaman (dB) ≤0.6 ≤1.0 ≤1.5
    Channel Ripple (dB) 0,3
    Isolasi (dB) Berdekatan N / A > 30 N / A > 30 N / A > 30
    Non-berdekatan N / A > 40 N / A > 40 N / A > 40
    Inertion Rugi Suhu Sensitivitas (dB / ° C) <0,005
    Panjang gelombang Suhu Shifting (nm / ° C) <0,002
    Polarisasi Dependent Rugi (dB) <0,1
    Polarisasi Mode Dispersion <0,1
    Directivity (dB) > 50
    Kembali Rugi (dB) > 45
    Maksimum Power Handling (mW) 500
    Opterating Suhu (° C) -5 ~ + 85
    Suhu Penyimpanan (° C) -40 ~ 85
    Paket dimensi (mm)

    L100 x W80 x H10 atau L140xW100xH15

    Kami dapat menyediakan layanan solusi CWDM, dengan lebih dari 10 tahun.

    OADM, CWDM + DWDM dan WDM CATV EDFA, fungsi monitor yang tersedia.

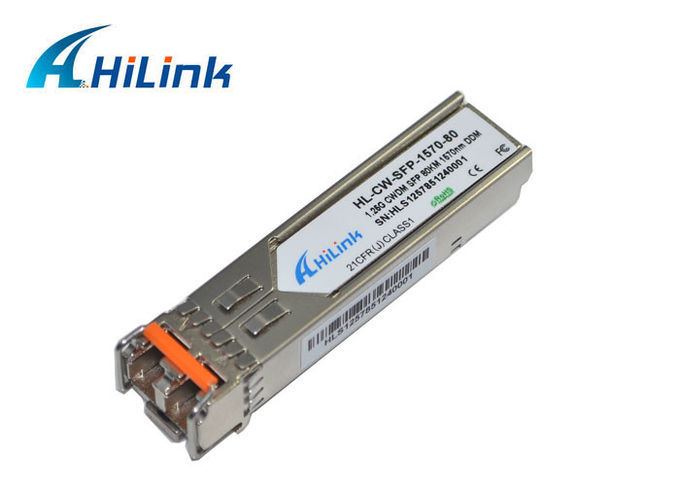

    CWDM mux dengan transceiver optik CWDM
