Modul Optik 10GBASE SFP Transceiver 60KM BIDI SFP+ SMF 1270nm/1330nm DOM LC
Umum
Modul HL-SFP10G-UD-60 adalah modul pluggable faktor bentuk kecil untuk komunikasi data optik dupleks seperti 10GBASE-LR/LW yang didefinisikan oleh IEEE 802.3ae. Modul ini dilengkapi dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.
Modul HL-SFP10G-UD-60 dirancang untuk serat mode tunggal dan beroperasi pada panjang gelombang nominal 1270nm; CBP-32192-L6C modul dirancang untuk serat mode tunggal dan beroperasi pada panjang gelombang nominal 1330nm. Bagian pemancar menggunakan DFB multiple quantum well, yang sesuai dengan laser kelas 1 sesuai dengan Standar Keamanan Internasional IEC-60825.
Bagian penerima menggunakan preamplifier detektor InGaAs terintegrasi (IDP) yang dipasang dalam header optik dan IC penguat pasca pembatas.
Fitur
Transceiver Optik SFP+ Bi-Arah Konektor LC Simplex
Sesuai dengan SFF-8431, SFF-8432 dan IEE802.3ae
Hingga 60km pada SMF 9/125um
Dua jenis:
A: Pemancar Laser DFB 1270nm, penerima 1330nm
B: Pemancar Laser DFB 1330nm, penerima 1270nm
Sesuai dengan SFF-8472 Diagnostik Digital
Suhu kasus operasi 0ºC ~ +70ºC
Sesuai RoHS6 (bebas timbal)
Aplikasi
10GBASE-LR pada 10.3125Gbps
10GBASE-LW pada 9.953Gbps
Tautan Optik Lainnya
Transceiver SFP BIDI (WDM)
| 10G SFP BiDi |
SFP+ BiDi 1270 20km |
SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 40km |
SFP+ BiDi 40km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 40km |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 60km |
SFP+ BiDi 60km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 60km |
SFP+ BiDi 60km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1490 80km |
SFP+ BiDi 80km Tx1490nm/Rx1550nm LC |
| SFP+ BiDi 1550 80km |
SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

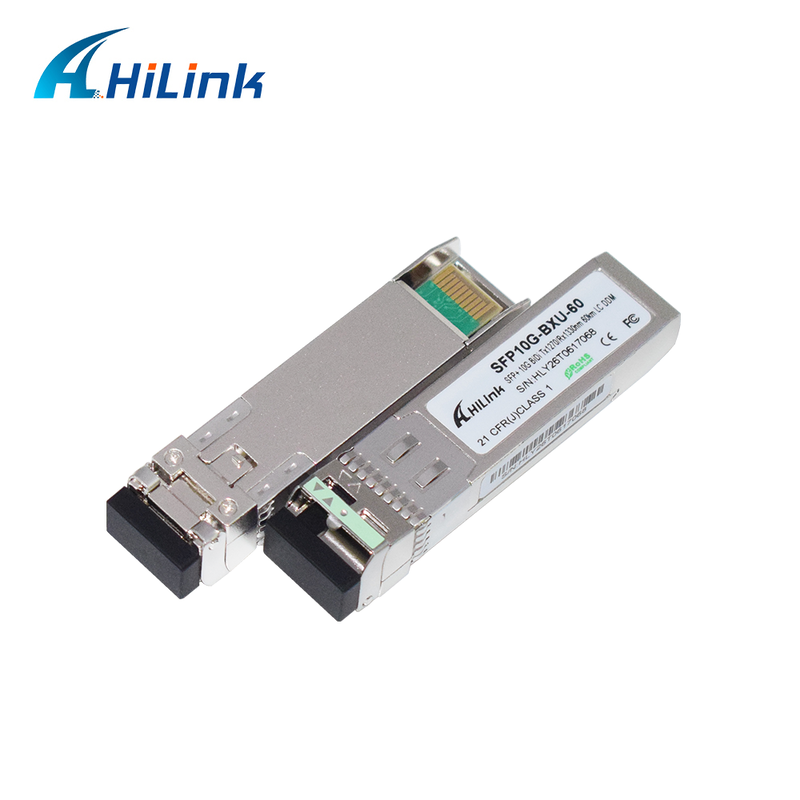

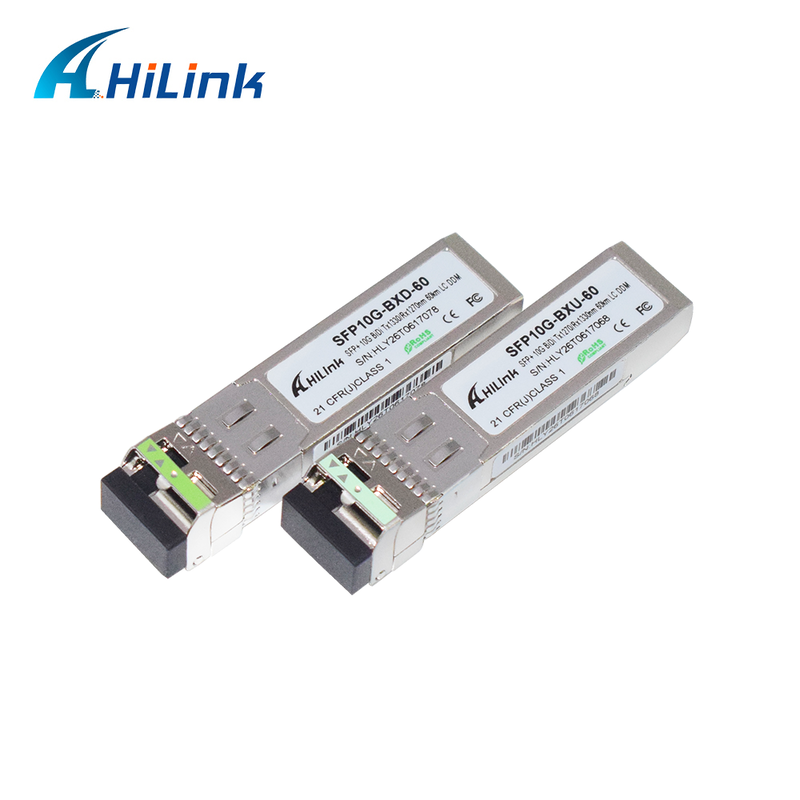

Gambar Produk
OKarakteristik Optik (TOP(C) = 0 hingga 70 ℃, TOP(I) =-40 hingga 80 ℃,VCC = 3,13 hingga 3,47 V)
|
Parameter
|
Simbol
|
Min.
|
Tipikal
|
Maks
|
Unit
|
Ref.
|
|
Pemancar
|
|
Panjang Gelombang Optik
|
λC
|
1260
|
1270
|
1280
|
nm
|
|
|
Rasio Penekanan Mode Samping
|
SMSR
|
30
|
|
|
dB
|
|
|
Lebar Spektral (-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Daya Keluaran Rata-rata
|
Pop
|
+1
|
|
+5
|
dBm
|
1,2
|
|
Rasio Kepunahan
|
ER
|
3,5
|
|
|
dB
|
|
|
Pola Mata
|
|
Sesuai dengan IEEE 802.3
|
|
Penerima
|
|
Daya Penerima Rata-rata
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Beban Berlebih Penerima
|
PMAX
|
|
|
+0,5
|
dBm
|
|
|
Panjang Gelombang Tengah
|
λC
|
1320
|
|
1340
|
nm
|
|
|
LOS De-Assert
|
LOSD
|
|
|
-22
|
dBm
|
|
|
LOS Assert
|
LOSA
|
-35
|
|
|
dBm
|
|
|
Histeresis LOS
|
|
0,5
|
|
|
dB
|
|
|
Parameter
|
Simbol
|
Min.
|
Tipikal
|
Maks
|
Unit
|
Ref.
|
|
Pemancar
|
|
Panjang Gelombang Optik
|
λC
|
1320
|
1330
|
1340
|
nm
|
|
|
Rasio Penekanan Mode Samping
|
SMSR
|
30
|
|
|
dB
|
|
|
Lebar Spektral (-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Daya Keluaran Rata-rata
|
Pop
|
+1
|
|
+5
|
dBm
|
1,2
|
|
Rasio Kepunahan
|
ER
|
3,5
|
|
|
dB
|
|
|
Pola Mata
|
|
Sesuai dengan IEEE 802.3
|
|
Penerima
|
|
Daya Penerima Rata-rata
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Beban Berlebih Penerima
|
PMAX
|
|
|
+0,5
|
dBm
|
|
|
Panjang Gelombang Tengah
|
λC
|
1260
|
|
1270
|
nm
|
|
|
LOS De-Assert
|
LOSD
|
|
|
-22
|
dBm
|
|
|
LOS Assert
|
LOSA
|
-35
|
|
|
dBm
|
|
|
Histeresis LOS
|
|
0,5
|
|
|
dB
|
|
Catatan:
1. Keluaran digabungkan ke dalam SMF 9/125um.
2. Daya Penerima Rata-rata (Min) bersifat informatif dan bukan indikator utama kekuatan sinyal. Daya yang diterima di bawah nilai ini tidak dapat sesuai.
3. Diukur dengan pola uji PRBS231-1 pada 10,3125Gbps, BER≦10-12
Dimensi Paket
Kompatibilitas
Cisco, Huawei, MikroTik, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Enterasys, Netgear, Juniper, Ruijie, Zyxel, dll.
