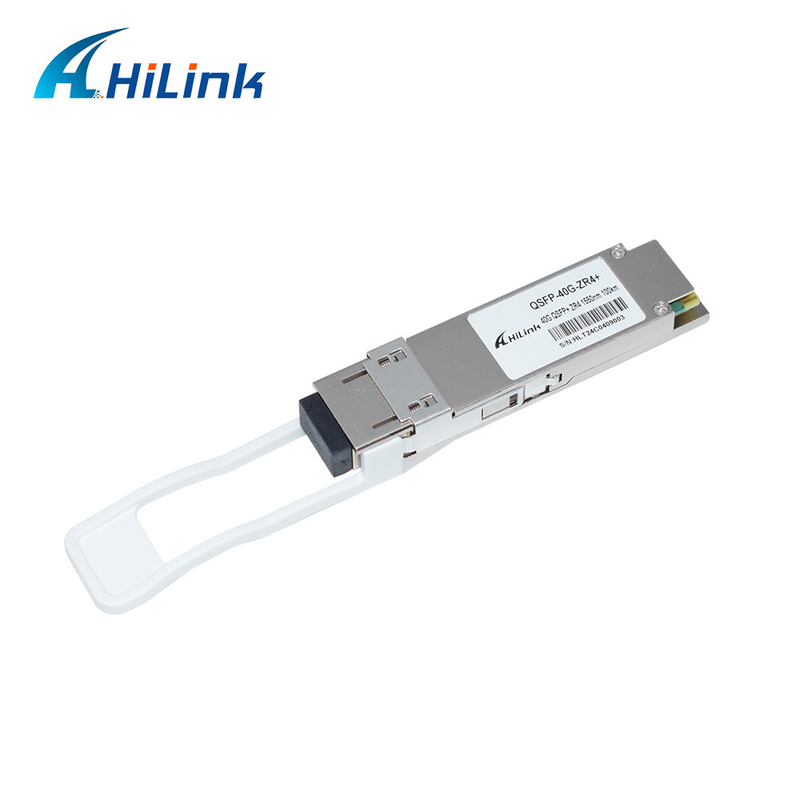

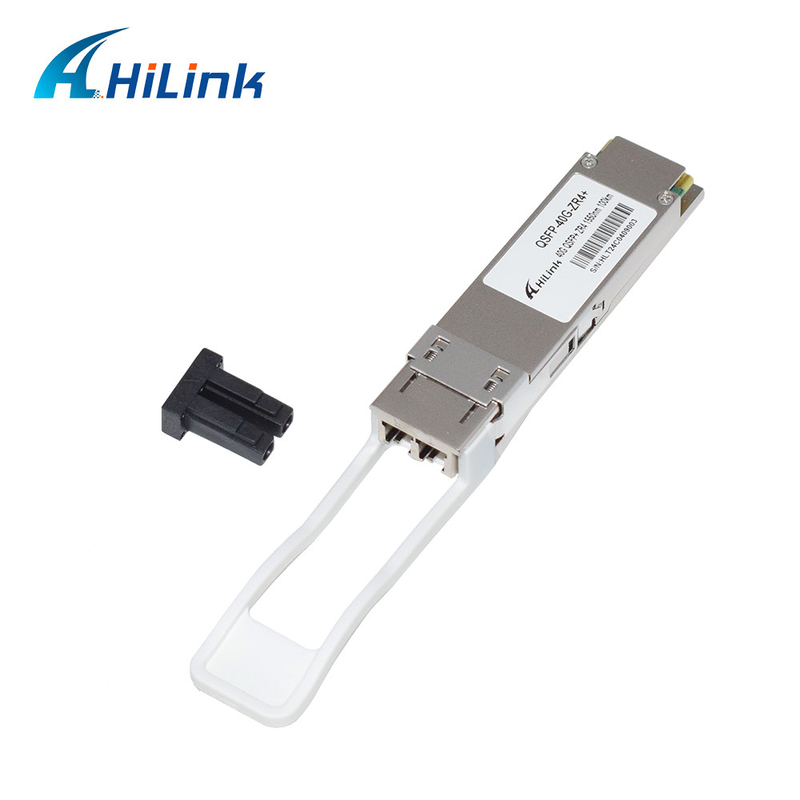

QSFP 40G ZR4 100KM 1550nm 40 Gb/s QSFP+ Modul Optik LC Duplex Transceiver DOM

QSFP 40G ZR4 100KM 1550nm 40Gb/s QSFP+ Transceiver Duplex LC Optical Module DOM

Umum

HL-QSFP-40G-ZR4 adalah modul transceiver yang dirancang untuk aplikasi komunikasi optik 100km. Desainnya sesuai dengan 40GBASE-EZR4 dari standar IEEE P802.3ba.Modul ini mengkonversi 4 saluran masukan data listrik 10Gb/s ke 4 sinyal optik DWDM, dan multipleks mereka ke dalam satu saluran untuk transmisi optik 40Gb / s. Sebaliknya, di sisi penerima, modul secara optik de-multiplexes input 40Gb / s ke 4 sinyal saluran DWDM,dan mengubahnya ke 4 saluran output data listrik.

Panjang gelombang pusat dari 4 saluran DWDM sebagai anggota panjang gelombang DWDM. Ini berisi konektor LC dupleks untuk antarmuka optik dan konektor 38 pin untuk antarmuka listrik.Untuk meminimalkan dispersi optik dalam sistem jarak jauh, serat mode tunggal (SMF) harus diterapkan dalam modul ini.

Produk ini dirancang dengan faktor bentuk, koneksi optik/listrik dan antarmuka diagnostik digital sesuai dengan QSFP Multi-Source Agreement (MSA).Ini telah dirancang untuk memenuhi kondisi operasi eksternal yang paling keras termasuk suhu, kelembaban dan gangguan EMI.

Modul ini beroperasi dari satu catu daya +3,3V dan sinyal kontrol global LVCMOS/LVTTL seperti Modul Present, Reset, Interrupt dan Low Power Mode tersedia dengan modul.Sebuah antarmuka serial 2-kawat tersedia untuk mengirim dan menerima sinyal kontrol yang lebih kompleks dan untuk mendapatkan informasi diagnostik digitalSaluran individu dapat ditangani dan saluran yang tidak digunakan dapat ditutup untuk fleksibilitas desain maksimum.

TQP10 dirancang dengan faktor bentuk, koneksi optik/listrik dan antarmuka diagnostik digital sesuai dengan QSFP Multi-Source Agreement (MSA).Ini telah dirancang untuk memenuhi kondisi operasi eksternal yang paling keras termasuk suhuModul ini menawarkan fungsionalitas dan integrasi fitur yang sangat tinggi, diakses melalui antarmuka serial dua kabel.
