Tempat asal:
Guangdong, Cina
Nama merek:
HILINK
Sertifikasi:
CE FCC Rohs
Nomor model:
HL-QSFP56-200G-AOC1M

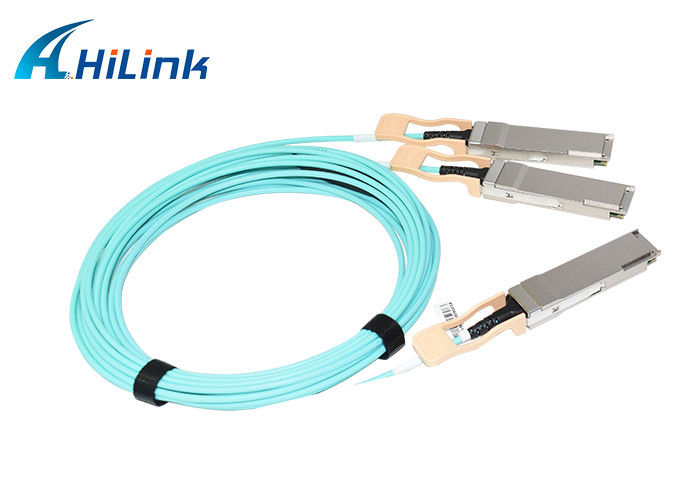

200G QSFP56 SR4 ke 2xQSFP56 SR2 850nm 5M Kabel Optik Aktif Kabel AOC
Fitur
Aplikasi
Kepatuhan Standar
Titik Breakout Kabel
| Panjang total(m) | Pelarian * 2*100G(m) |
| 1 | 0,5 |
| 2 | 0,5 |
| 3 | 1 |
| 5 | 2 |
| 7 | 3 |
| X (X≥10) | 3 |
Menampilkan Gambar Produk
Garis besar paket
Spesifikasi mekanis didasarkan pada spesifikasi modul transceiver QSFP56, menggantikan konektor optik dengan kabel yang menghubungkan tiga ujungnya.
Pelabuhan Listrik Definisi
| Parameter | Simbol | Satuan | Min | Ketik | Maks | Catatan |
| Tegangan Pasokan | VCC | V | 3.135 | 3.3 | 3.465 | |
|
Konsumsi daya |
Pc |
W |
4 | 200G berakhir | ||
| 3 | 100G berakhir | |||||
| Pemancar | ||||||
| Impedansi Diferensial Masukan | RIN | Ω | 80 | 100 | 120 | |
| Ayunan Input Data Berakhir Tunggal | VIN | mVp-p | 90 | 500 | ||
| Mengirimkan Nonaktifkan Tegangan | VDI | V | 2 | VCCHOST | ||
| Mengirimkan Mengaktifkan Tegangan | VEN | V | VEE | VEE+0,8 | ||
| Transmit Fault Assert Voltage | VFA | V | 2 | VCCHOST | ||
| Transmit Fault De-Assert Voltage | VFDA | V | VEE | VEE+0,8 | ||
| Penerima | ||||||
| Ayunan Keluaran Data Berakhir Tunggal | VOD | mVp-p | 200 | 500 | ||
| Kesalahan LOS | VLOSFT | V | 2 | VCCHOST | ||
| LOS Normal | VLOSNR | V | VEE | VEE+0,8 | ||
| Ketidakcocokan terminasi diferensial | % | 10 | ||||
| komunikasi IIC | ||||||
| Frekuensi Jam IIC | - | KHZ | / | 100 | 400 | |
| peregangan jam | - | kita | / | / | 500 | |
