Tempat asal:
Guangdong, Cina
Nama merek:
HILINK
Sertifikasi:
CE FCC Rohs
Nomor model:
HL-QSFP28-SWDM4

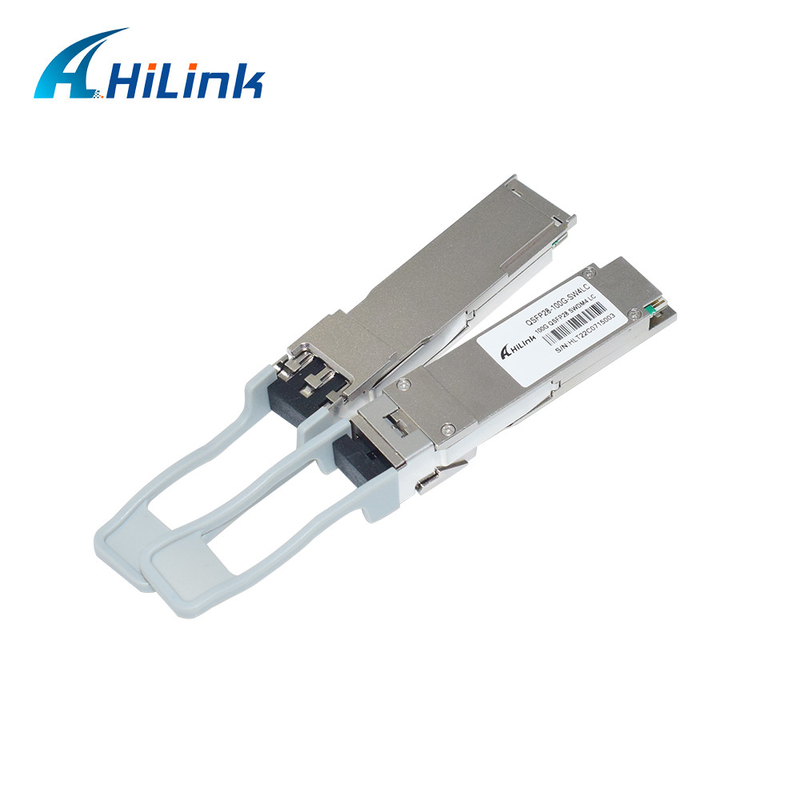

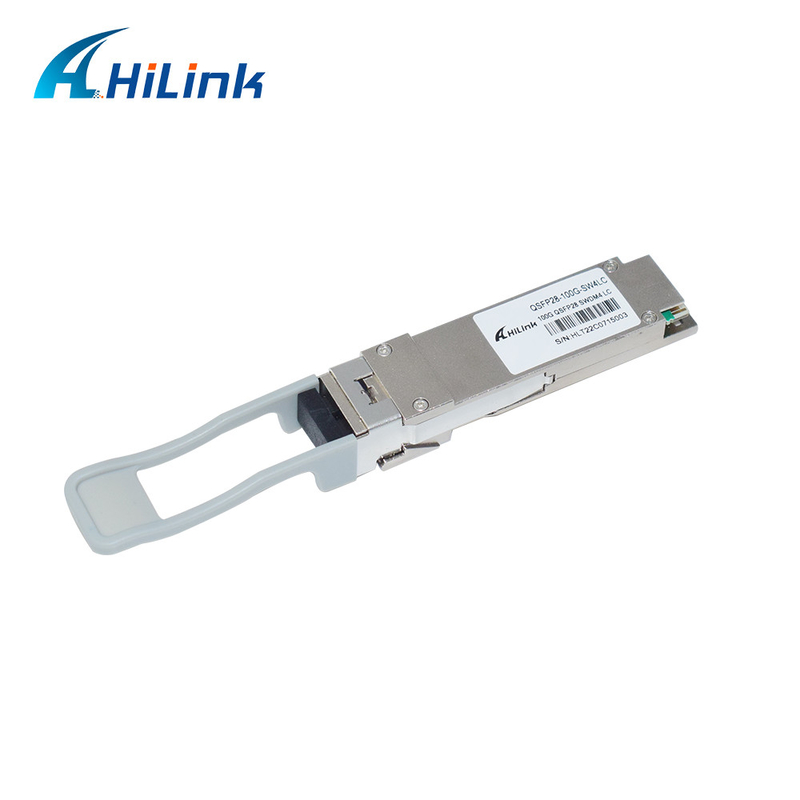

100G QSFP28 SWDM4 850-940nm 150M Mencapai Max MMF LC Duplex Optical Transceiver
HilinkModul transceiver 100G QSFP28 SWDM4 dirancang untuk digunakan dalam tautan Ethernet 100G melalui serat multimode dupleks.
Empat saluran/jalur di wilayah 850-940nm @ 25.78Gbps untuk mengangkut sinyal Ethernet.
Fungsi diagnostik digital tersedia melalui antarmuka I2C, sebagaimana ditentukan oleh QSFP28 MSA.
Fitur
• Sesuai dengan QSFP28 MSA
• Sesuai dengan SWDM MSA
• Sesuai dengan IEEE802.3bm CAUI-4
• Faktor bentuk QSFP28 yang dapat dicolokkan panas
• Pemancar berbasis VCSEL 4x25Gb/s 850mm
• Mendukung bit rate agregat 103.1Gbps
• Disipasi daya<3.5W
• Panjang tautan maksimum 150m pada Fiber multimode OM5
• Kisaran suhu wadah dari 0 °C hingga 70 °C
• Wadah LC dupleks
• antarmuka listrik CAUI-4
• Sesuai RoHS
spesifikasi
| Nomor barang | HL-QSFP28-SWDM4 | Nama pedagang | Hilink |
| Jenis Formulir | QSFP28 | Kecepatan Data Maks | 100Gbps |
| Panjang gelombang | 850-940nm | Jarak Kabel Maks | 150M |
| Antarmuka | LC Dupleks | Komponen Optik | VCSEL |
| Jenis Kabel | MMF | Dukungan DOM | Ya |
| Kisaran Suhu Komersial | 0 hingga 70 °C (32 hingga 158 °F) | Kode Harmonisasi HTS | 8517706000 |
| Parameter Pemancar | Jalur | min | Khas | Maks | Satuan | Catatan |
| Tingkat sinyal, setiap jalur | 25.78125 ± 100ppm | Gb/dtk | ||||
|
Rentang Panjang Gelombang Jalur |
Jalur0 Jalur1 Jalur2 Jalur3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Format Modulasi | NRZ | |||||
| Perbedaan daya luncur antara dua jalur mana pun | 4,5 | dBm | ||||
| Lebar Spektral RMS | 0,59 | nm | 1 | |||
| Amplitudo Modulasi Optik (OMA), setiap jalur | -5.5 | 3 | dBm | 2 | ||
| Daya Luncur Rata-rata per Jalur @ TX Off State | -30 | dBm | ||||
|
Luncurkan Daya di OMA minus TDEC |
Jalur0 Jalur1 Jalur2 Jalur3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
Penutup Mata Pemancar dan Dispersi |
Jalur0 Jalur1 Jalur2 Jalur3 |
4 4 4.4 4.8 |
dB |
3 |
||
| Rasio Kepunahan | 2 | dB | ||||
| Toleransi Kerugian Pengembalian Optik | 12 | dB | ||||
| Fluks yang Dilingkari |
86% pada 19 um 30% pada 4,5 um |
4 | ||||
|
Definisi masker mata pemancar {X1, X2, X3, Y1, Y2 Y3} Rasio hit 1,5x10-3 hit per sampel |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
Catatan: 1. Lebar spektral RMS adalah standar deviasi spektrum. 2. Nilai normatif terendah OMA untuk pemancar yang sesuai adalah 'Luncurkan daya dalam OMA dikurangi TDEC, setiap jalur (min)' ditambah nilai sebenarnya dari 'TDEC', tetapi dengan nilai setidaknya 'OMA, setiap jalur (min )'. 3. TDEC dihitung dari TDECm terukur dengan menggunakan metode pada 3.6.TDECm diukur dengan mengikuti metode dalam IEEE 802.3 klausul 95.8.5 menggunakan penerima referensi bandwidth 12,6 GHz untuk semua jalur. 4. Jika diukur menjadi serat tipe A1a.2 atau tipe A1a.3 50 um sesuai dengan IEC 61280-1-4. |
||||||
| Parameter Penerima | Jalur | min | Khas | Maks | Satuan | Catatan |
| Tingkat sinyal, setiap jalur | 25.78125 ± 100ppm | Gb/dtk | ||||
|
Rentang Panjang Gelombang Jalur |
Jalur0 Jalur1 Jalur2 jalur3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Format Modulasi | NRZ | |||||
| Ambang Kerusakan | 4.4 | dBm | ||||
|
Daya Terima Rata-rata, setiap jalur |
Jalur0 Jalur1 Jalur2 jalur3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| Penerima Daya, setiap jalur (OMA) | 3 | dBm | ||||
| Reflektansi Penerima | -12 | dB | ||||
|
Sensitivitas Penerima tanpa Tekanan (OMA) |
Jalur0 Jalur1 Jalur2 Jalur3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
1. sensitivitas tanpa tekanan pada BER 5E-5 (pra FEC) |
||||||
Kompatibilitas 100% Transceiver optik Hilink:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel, dll.
Aplikasi
Detail Foto
Keuntungan Hilink
1. Hilink, produsen profesional yang didirikan pada tahun 2007, Mengkhususkan diri dalam komunikasi jaringan optik dengan pengalaman lebih dari 10 tahun.
2." Kredit adalah dasar, kualitas adalah yang pertama", semua produk kami baru, kami tidak pernah menggunakan komponen bekas.
3. Transceiver optik kami kompatibel dengan Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Juniper, Ruijie, Zyxel, dll.
4. Kami memberikan garansi 3 tahun untuk semua produk serat optik kami sejak tanggal pengiriman.
5. Semua produk QSFP, QSFP28, QSFP56, QSFP-DD, CWDM/DWDM/Bidi SFP/SFP+/XFP, AOC/DAC kami lulus CE, ROHS, FCC.
6. Kami juga menyediakan solusi optik DWDM CWDM WDM.
